低溫冷卻液循環泵是采取機械形式制冷的低溫液體循環設備,具有提供低溫液體、低溫水浴的作用。結合旋轉蒸發器,真空冷凍干燥箱、循環水式真空泵,磁力攪拌器等儀器,進行多功能低溫下的化學反應作業及藥物儲存。低溫冷卻液循環泵可與多種儀器相配套(旋轉蒸發器、發酵罐、化學反應釜、冷凍干燥設備、生物制藥反應釜等);制冷量大,制冷速度快,有效地提高了工作效率;本機循環泵的流量可調亦可定制,能滿足不同用戶的實際需要;本機所有型號均可根據用戶要求在低溫與制冷量,低溫與容器量之間合理搭配。
產品特點
(1) 原裝全封閉壓縮機組、性能穩定、質量可靠;
(2) 制冷機組專用繼電器、保護器、電容器、主要制冷部件為進口原裝高品質器件;
(3)數顯溫度顯示、微電腦控溫,操作簡單、醒目;
(4)循環系統采用屏蔽泵或者磁力泵,耐低溫,噪音小等特點;
(5)可用電動攪拌器在本機儲液槽內直接做低溫反應;
(6) 可把冷卻液輸送給所使用的場所,內設有循環泵。
技術參數
表格一(-20℃)
型號 | DWXH-5/20 | DWXH-10/20 | DWXH-20/20 | DWXH-30/20 | DWXH-50/20 | DWXH-100/20 |
儲液槽容積 | 5L(Φ200*150) | 10L(Φ200*250) | 20L(Φ250*300) | 30L(Φ300*350) | 50L(Φ350*400) | 100L(Φ450*500) |
環境溫度(℃) | -20℃~室溫(空載溫度范圍) | |||||
環境溫度 | ≤25℃ | |||||
相對濕度 | ≤60% | |||||
可放燒瓶容量 | 2L | 2L | 5L | 10L | 10L | 10L |
蒸發器 | 紫銅管鍍鎳 | |||||
冷凝器 | 翅片式冷凝器 | |||||
制冷劑 | R22 | |||||
顯示方式 | 數字顯示 | |||||
溫度顯示 | 儲液槽溫度 | |||||
壓縮機功率 | 全封閉壓縮機550W | 全封閉壓縮機735W | 全封閉壓縮機1100W | 全封閉壓縮機1470W | 全封閉壓縮機2572W | 全封閉壓縮機3675W |
額定制冷量 | 1725W | 2300W | 3450W | 5000W | 8050W | 11500W |
循環功率 | 100W | 250W | ||||
循環進出口尺寸 | 10mm | 10mm | 16mm | 16mm | 16mm | 16mm |
循環流量 | 20L/min(DN15) | 35L/min(DN15) | ||||
揚程 | 7M | 20M | ||||
安全保護 | 延時/過載/過熱等保護 | |||||
外殼材質 | 冷板靜電噴塑 | |||||
外形尺寸 | 370*490*750mm | 370*490*800mm | 440*520*870mm | 530*650*1050mm | 620*740*1200mm | 620*740*1300mm |
額定總功率 | 750W | 935W | 1300W | 1720W | 2872W | 4175W |
要求客戶提供電源 | 220V/10A三孔插座一個 | |||||
循環保溫管 | 硅膠管+保溫層(2*2m) | |||||
閥門 | DN15/10mm | DN15/16mm |
表格二(-30℃)
型號 | DWXH-5/30 | DWXH-10/30 | DWXH-20/30 | DWXH-30/30 | DWXH-50/30 | DWXH-100/30 |
儲液槽容積 | 5L(Φ200*150) | 10L(Φ200*250) | 20L(Φ250*300) | 30L(Φ300*350) | 50L(Φ350*400) | 100L(Φ450*500) |
環境溫度(℃) | -30℃~室溫(空載溫度范圍) | |||||
環境溫度 | ≤25℃ | |||||
相對濕度 | ≤60% | |||||
可放燒瓶容量 | 2L | 2L | 5L | 10L | 10L | 10L |
蒸發器 | 紫銅管鍍鎳 | |||||
冷凝器 | 翅片式冷凝器 | |||||
制冷劑 | R22 | |||||
顯示方式 | 數字顯示 | |||||
溫度顯示 | 儲液槽溫度 | |||||
壓縮機功率 | 全封閉壓縮機650W | 全封閉壓縮機835W | 全封閉壓縮機1200W | 全封閉壓縮機1670W | 全封閉壓縮機2772W | 全封閉壓縮機3975W |
額定制冷量 | 1825W | 2400W | 3550W | 5200W | 8250W | 16500W |
循環功率 | 100W | 250W | ||||
循環進出口尺寸 | 10mm | 10mm | 16mm | 16mm | 16mm | 16mm |
循環流量 | 20L/min(DN15) | 35L/min(DN15) | ||||
揚程 | 7M | 20M | ||||
安全保護 | 延時/過載/過熱等保護 | |||||
外殼材質 | 冷板靜電噴塑 | |||||
外形尺寸 | 370*490*750mm | 370*490*800mm | 440*520*870mm | 530*650*1050mm | 620*740*1200mm | 620*740*1300mm |
額定總功率 | 850W | 1035W | 1400W | 1870W | 3022W | 4375W |
要求客戶提供電源 | 220V/10A三孔插座一個 | 380V/50Hz(空氣開關:三相五線制,≥16A) | 380V/50Hz(空氣開關:三相五線制,≥25A) | |||
循環保溫管 | 硅膠管+保溫層(2*2m) | |||||
閥門 | DN15/10mm | DN15/16mm |
表格三(-40℃)
型號 | DWXH-5/40 | DWXH-10/40 | DWXH-20/40 | DWXH-30/40 | DWXH-50/40 | DWXH-100/40 |
儲液槽容積 | 5L(Φ200*150) | 10L(Φ200*250) | 20L(Φ250*300) | 30L(Φ300*350) | 50L(Φ350*400) | 100L(Φ450*500) |
環境溫度(℃) | -40℃~室溫(空載溫度范圍) | |||||
環境溫度 | ≤25℃ | |||||
相對濕度 | ≤60% | |||||
可放燒瓶容量 | 2L | 2L | 5L | 10L | 10L | 10L |
蒸發器 | 紫銅管鍍鎳 | |||||
冷凝器 | 翅片式冷凝器 | |||||
制冷劑 | R404A | |||||
顯示方式 | 數字顯示 | |||||
溫度顯示 | 儲液槽溫度 | |||||
壓縮機功率 | 全封閉低溫壓縮機650W | 全封閉低溫壓縮機835W | 全封閉低溫壓縮機1200W | 全封閉低溫壓縮機2200W | 全封閉低溫壓縮機3675W | 全封閉低溫壓縮機5145W |
額定制冷量 | 2300W | 2500W | 3750W | 6900W | 11500W | 17500W |
循環功率 | 100W | 250W | ||||
循環進出口尺寸 | 10mm | 10mm | 16mm | 16mm | 16mm | 16mm |
循環流量 | 20L/min(DN15) | 35L/min(DN15) | ||||
揚程 | 7M | 20M | ||||
安全保護 | 延時/過載/過熱等保護 | |||||
外殼材質 | 冷板靜電噴塑 | |||||
外形尺寸 | 370*490*750mm | 370*490*800mm | 440*520*870mm | 530*650*1050mm | 620*740*1200mm | 620*740*1300mm |
額定總功率 | 850W | 1035W | 1400W | 2450W | 3925W | 5595W |
要求客戶提供電源 | 220V/10A三孔插座一個 | 380V/50Hz(空氣開關:三相五線制,≥16A) | 380V/50Hz(空氣開關:三相五線制,≥20A) | 380V/50Hz(空氣開關:三相五線制,≥25A) | ||
循環保溫管 | 硅膠管+保溫層(2*2m) | |||||
閥門 | DN15/10mm | DN15/16mm |
表格四(-60℃)
型號 | DWXH-5/60 | DWXH-10/60 | DWXH-20/60 | DWXH-30/60 | DWXH-50/60 | DWXH-100/60 |
儲液槽容積 | 5L(Φ200*150) | 10L(Φ200*250) | 20L(Φ250*300) | 30L(Φ300*350) | 50L(Φ350*400) | 100L(Φ450*500) |
溫度范圍(℃) | -60℃~室溫(空載溫度范圍) | |||||
實際使用溫度范圍 | -60℃~-30℃(因本設備為超低溫儀器,長時間工作在此溫度范圍內使用) | |||||
相對濕度 | ≤60% | |||||
可放燒瓶容量 | 2L | 2L | 5L | 10L | 10L | 10L |
蒸發器 | 紫銅管鍍鎳 | |||||
冷凝器 | 翅片式冷凝器 | |||||
制冷劑 | R404A/R23/混合 | |||||
顯示方式 | 數字顯示 | |||||
溫度顯示 | 儲液槽溫度 | |||||
壓縮機功率 | 全封閉壓縮機(1級735W+2級550W) | 全封閉壓縮機(1級735W+2級735W) | 全封閉壓縮機(1級1100W+2級1100W) | 全封閉壓縮機(1級2205W+2級1470W) | 全封閉壓縮機(1級3675W+2級2940W) | 全封閉壓縮機(1級5145W+2級4410W) |
循環功率 | 100W | 250W | ||||
循環進出口尺寸 | 10mm | 10mm | 16mm | 16mm | 16mm | 16mm |
循環流量 | 20L/min(DN15) | 35L/min(DN15) | ||||
揚程 | 7M | 20M | ||||
安全保護 | 延時/過載/過熱等保護 | |||||
外殼材質 | 冷板靜電噴塑 | |||||
外形尺寸 | 370*490*750mm | 370*490*800mm | 440*520*870mm | 530*650*1050mm | 620*740*1200mm | 620*740*1300mm |
額定總功率 | 1520W | 1770W | 2500W | 4025W | 7115W | 10265W |
要求客戶提供電源 | 220V/10A三孔插座一個 | 220V/16A三孔插座一個 | 380V/50Hz(空氣開關:三相五線制,≥16A) | 380V/50Hz(空氣開關:三相五線制,≥25A) | 380V/50Hz(空氣開關:三相五線制,≥32A) | |
循環保溫管 | 硅膠管+保溫層(2*2m) | |||||
閥門 | DN15/10mm | DN15/16mm |
表格五(-80℃)
型號 | DWXH-5/80 | DWXH-10/80 | DWXH-20/80 | DWXH-30/80 | DWXH-50/80 | DWXH-100/80 |
儲液槽容積 | 5L(Φ200*150) | 10L(Φ200*250) | 20L(Φ250*300) | 30L(Φ300*350) | 50L(Φ350*400) | 100L(Φ450*500) |
溫度范圍(℃) | -80℃~室溫(空載溫度范圍) | |||||
實際使用溫度范圍 | -80℃~-40℃(因本設備為超低溫儀器,長時間工作在此溫度范圍內使用) | |||||
環境溫度 | ≤25℃ | |||||
相對濕度 | ≤60% | |||||
可放燒瓶容量 | 2L | 2L | 5L | 10L | 10L | 10L |
蒸發器 | 紫銅管鍍鎳 | |||||
冷凝器 | 翅片式冷凝器 | |||||
制冷劑 | R404A/R23/混合 | |||||
顯示方式 | 數字顯示 | |||||
溫度顯示 | 儲液槽溫度 | |||||
壓縮機功率 | 全封閉壓縮機(1級735W+2級735W) | 全封閉壓縮機(1級1100W+2級735W) | 全封閉壓縮機(1級1470W+2級1100W) | 全封閉壓縮機(1級2205W+2級2205W) | 全封閉壓縮機(1級3675W+2級3675W) | 全封閉壓縮機(1級5145W+2級5145W) |
循環功率 | 100W | 250W | ||||
循環進出口尺寸 | 10mm | 10mm | 16mm | 16mm | 16mm | 16mm |
循環流量 | 20L/min(DN15) | 35L/min(DN15) | ||||
揚程 | 7M | 20M | ||||
安全保護 | 延時/過載/過熱等保護 | |||||
外殼材質 | 冷板靜電噴塑 | |||||
外形尺寸 | 370*490*750mm | 370*490*800mm | 440*520*870mm | 530*650*1050mm | 620*740*1200mm | 620*740*1300mm |
額定總功率 | 1720W | 2135W | 2870W | 4760W | 7850W | 11000W |
要求客戶提供電源 | 220V/10A三孔插座一個 | 220V/16A三孔插座一個 | 380V/50Hz(空氣開關:三相五線制,≥16A) | 380V/50Hz(空氣開關:三相五線制,≥25A) | 380V/50Hz(空氣開關:三相五線制,≥32A) | |
循環保溫管 | 硅膠管+保溫層(2*2m) | |||||
閥門 | DN15/10mm | DN15/16mm |

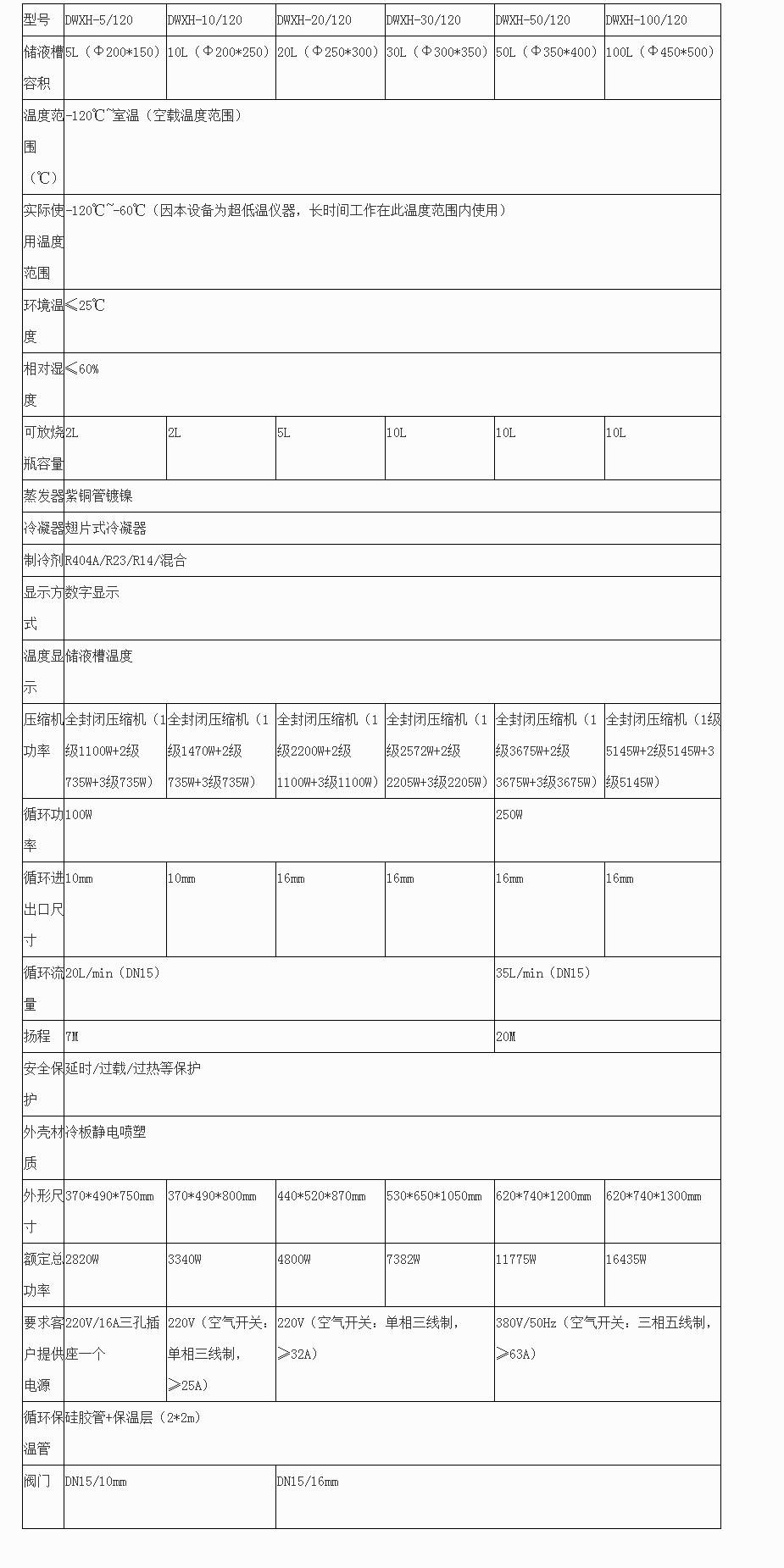

表格六(-120℃)
